Серия портальных обрабатывающих центров BMC
Серия портальных обрабатывающих центров BMC мост – это крупномасштабные портальные мобильные обрабатывающие центры, независимо разработанные нашей компанией.Ось X приводится в движение двумя комплектами стоек, которые синхронно управляются основной/вспомогательной системой контроллера и приводятся в движение мощным серводвигателем через коробку передач к стойке с ходом до 40 метров.
Описание
маркер
Описание товара
Серия портальных обрабатывающих центров BMC мост - это крупномасштабные портальные мобильные обрабатывающие центры, независимо разработанные нашей компанией.Ось X приводится в движение двумя комплектами стоек, которые синхронно управляются основной/вспомогательной системой контроллера и приводятся в движение мощным серводвигателем через коробку передач к стойке с ходом до 40 метров.
Примечание: Когда на станке устанавливается пятигранная или пятиосевая головка, конструкция фюзеляжа позволяет более широко использовать различные функции, а вес обрабатываемой детали не ограничен.
Параметры продукта
| проект | единица | BMC0935 | BMC1535 | BMC2135 | |
| Основные размеры | Максимальный размер обработки (длина × ширина × высота) | мм | 9000×3400×1700 | 15000×3400×1700 | 21000×3400×1700 |
| расстояние между двумя колоннами | мм | 3400 | |||
| Расстояние от конца шпинделя расточно-фрезерной головки до рабочего стола | мм | 800~1800 переменная (Изменить) | |||
| Вес машины | T | 122 | 156 | 190 | |
| верстак | Площадь рабочего места (длина × ширина) | мм | 12000×2500 | 18000×2500 | 24000×2500 |
| Максимальная несущая способность | Кг/м | 10000 | |||
| портальная рама | Продольный ход (X) | мм | 9000 | 15000 | 21000 |
| Диапазон подачи | мм/мин | 10-5000 | |||
| двигаться быстро | мм/мин | 10000 | |||
| каретка | Боковое перемещение (ось Y) | мм | 3500 | ||
| Диапазон подачи | мм/мин | 10-5000 | |||
| двигаться быстро | мм/мин | 10000 | |||
| ползун | Прямоугольный баран | мм | 570×410 | ||
| Квадратный баран | мм | 500×500 | |||
| Продольный ход (Z) | мм | 1000 (опционально для квадратной оперативной памяти 1250 и 1500) | |||
| Диапазон подачи | мм/мин | 1-6000 | |||
| двигаться быстро | мм/мин | 12000 | |||
| главная ось | Характеристики конического отверстия шпинделя | BT50 | |||
| Мощность двигателя шпинделя | квт | 22/26 (квадратный плунжер 30/37 кВт опционально) | |||
| Диапазон скоростей шпинделя | об/мин | 40-6000/квадратный баран 40-3000 (опционально 2000, 5000) | |||
| магазин инструментов | Емкость инструментального магазина | No. | 40 | ||
| Максимальный диаметр инструмента | мм | 130/200 | |||
| Максимальный вес инструмента | Кг | 20 | |||
| Максимальная длина инструмента | мм | 350 | |||
| точность | Точность | мм | 0.02/1000（GB17421) | ||
| Повторите точность позиционирования | мм | 0.02/1000（GB17421) | |||
| система ЧПУ | Стандартный SIEMENSE 840D (опция для FANUC 18i) | ||||

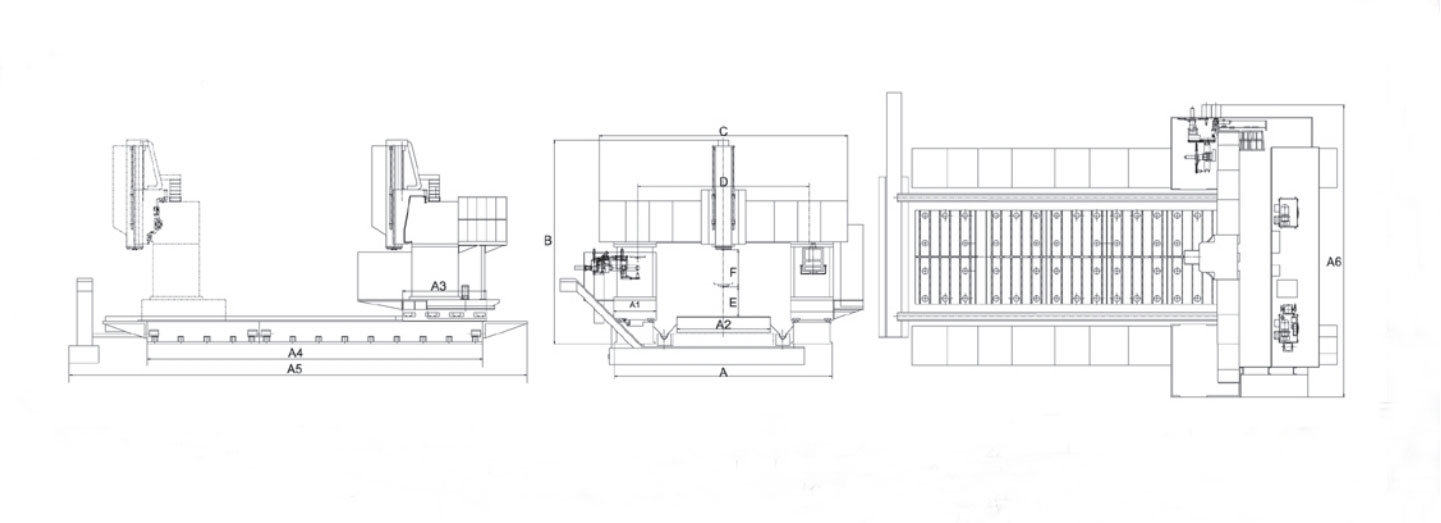

Размер изделия
| модель | A | B | C | D | E | F | A1 | A2 | A3 | A4 | A5 | A6 |
| BMC0935 | 5900 | 5400 | 6660 | 4275 | 800 | 1000 | 1200 | 2500 | 2250 | 12000 | 15300 | 7830 |
| BMC1535 | 5900 | 5400 | 6660 | 4275 | 800 | 1000 | 1200 | 2500 | 2250 | 18000 | 21300 | 7830 |
| BMC2135 | 5900 | 5400 | 6660 | 4275 | 800 | 1000 | 1200 | 2500 | 2250 | 24000 | 27300 | 7830 |
